RJ45网络连接器选型技术指南：性能、场景与设计的深度平衡

在高速网络设备设计中，RJ45连接器的选型直接影响系统稳定性与成本结构。本文将基于电气性能、机械特性和应用场景三大维度，提供系统化选型方案。

一、核心类型选择：集成式与分离式的工程权衡

集成式连接器（含内置变压器）在EMC性能和空间效率上优势显著：其内置的共模电感可抑制90%以上共模噪声，使设备一次性通过FCC/CE认证的概率提升至95%以上。典型应用如医疗监护仪，其紧凑型设计可节省30% PCB面积，但需注意其-40℃~85℃的工作温度限制，高温场景需定制磁芯材料。

分离式架构在高速与成本场景不可替代：10Gbps以上传输需独立优化变压器阻抗（100Ω±3%），数据中心交换机采用此方案可降低插入损耗3dB。虽然PCB布局难度增加（8口设计需额外45%布线空间），但单端口成本可压缩至$0.7，百万级出货年省$120万。

决策关键点：开发周期<6周或设备尺寸受限选集成式；超高速或成本敏感型产品必选分离式。

二、性能分级与极限参数验证

传输能力分级需匹配应用带宽：

Cat5e（100MHz）满足智能家居/办公网络1Gbps需求

Cat6a（500MHz）支撑工厂自动化10Gbps传输

Cat8（2000MHz）锌合金全屏蔽结构实现40GBase-T数据中心链路

机械与电气安全是工业级选型红线：

磷青铜镀金触点确保接触电阻≤20mΩ

绝缘耐压≥1500V AC（防雷击浪涌测试标准）

插拔寿命需通过IEC 60603-7-5标准750次循环验证

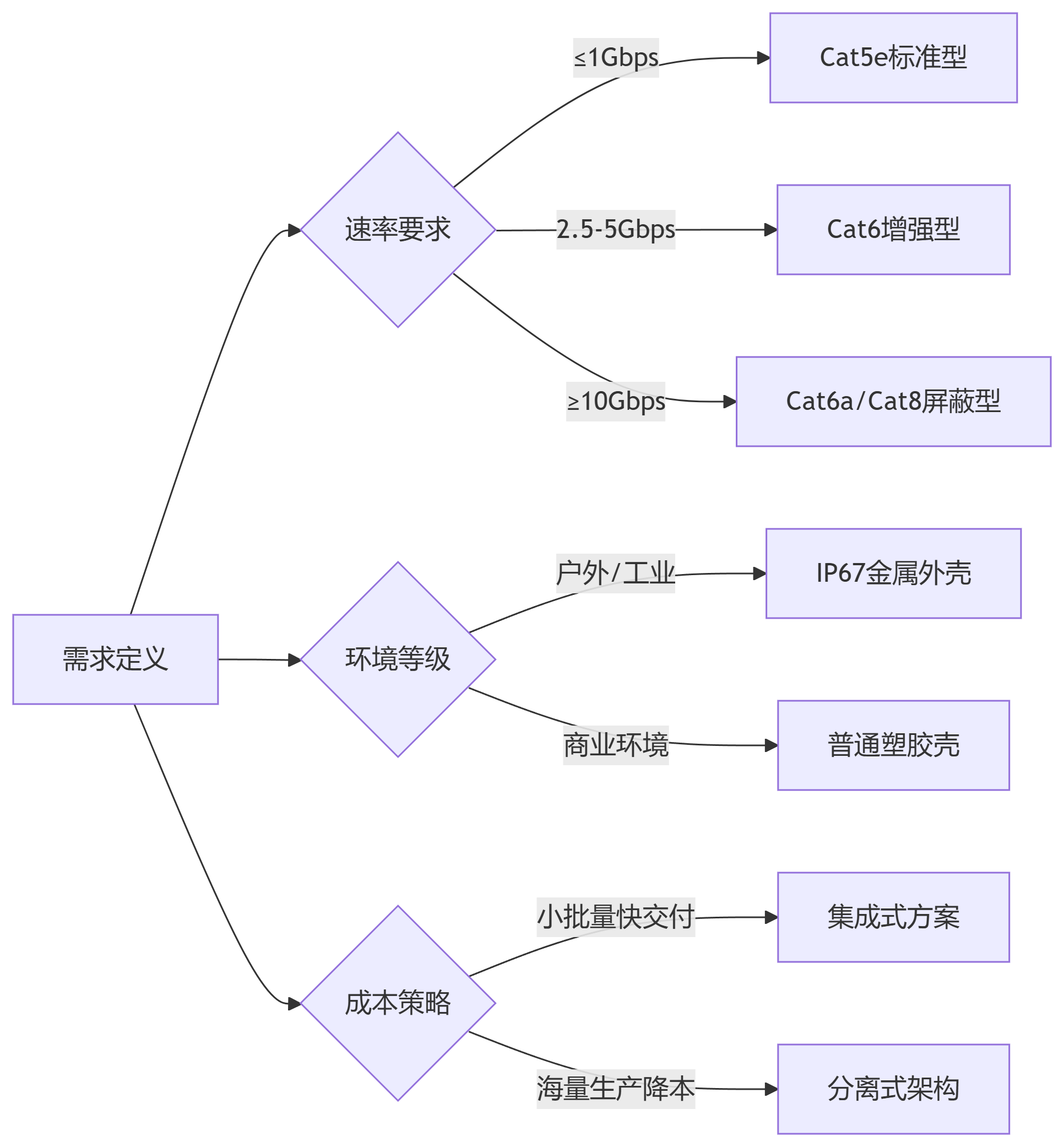

三、场景化选型矩阵

PoE供电设备需重点优化热管理：802.3bt标准（90W）要求连接器底部设计≥16个散热过孔，并搭配TI TPD4E001 TVS管防止浪涌损伤PHY芯片。

四、环境防护与SI/PI设计

三重EMC防护设计：

TVS二极管（如Littelfuse SP3024）响应时间≤1ns，布局距端口<5mm

共模电感阻抗100Ω@100MHz，抑制30dB共模噪声

锌合金外壳实现360°全屏蔽（Cat8要求屏蔽效能>85dB）

信号完整性关键：

差分对严格等长（长度差≤5mil），阻抗控制100Ω±10%

变压器距PHY芯片走线≤2英寸，避免参考平面分割

优先选用FR4板材的εr=4.4，降低传输损耗

五、失效预防与供应链策略

典型失效案例规避：

案例1：工业网关高温掉线→未选用105℃宽温磁芯（导致125℃磁饱和）

案例2：POE摄像头烧毁→TVS管功率不足（需满足8/20μs波形600W）

案例3：万兆交换机误码→分离式变压器阻抗失配（实测101.3Ω超标）

成本优化路径：

年用量>50万：采用分离式方案，PCB面积成本降40%

缺货应对：建立JAE/TE/莫仕多源认证库

认证保障：强制要求UL 1863/ IEC 60603-7证书

工程建议：选型本质是性能、成本、开发周期的多维博弈。紧急项目建议采用集成式连接器（如Würth 7498010121A）缩短EMC调试周期；超高速设备务必做TDR测试验证阻抗连续性；工业场景必须进行72小时盐雾试验。最终方案需通过TCO（总拥有成本）模型验证全生命周期收益。
