RJ45带网络变压器—RJ45网络变压器功能与应用解析

好的，没问题！让我们深入探究那个我们几乎每天都会接触，却可能从未真正“认识”它的神奇小接口——RJ45带网络变压器。它不仅仅是网线插进去的那个塑料口，更是网络世界稳定通信背后的无名英雄。准备好开启这段有趣的技术之旅了吗？

一、 解剖“魔法盒子”：结构探秘

想象一下你电脑或路由器背后的那个方形小孔，那就是RJ45接口。但“带网络变压器”的版本，其内部远比肉眼所见复杂：

物理连接器 (RJ45 Jack)： 这是最外层我们能看到的塑料部分，带有8个金属弹片（对应网线的8根芯线）。它负责网线的物理连接和锁定。

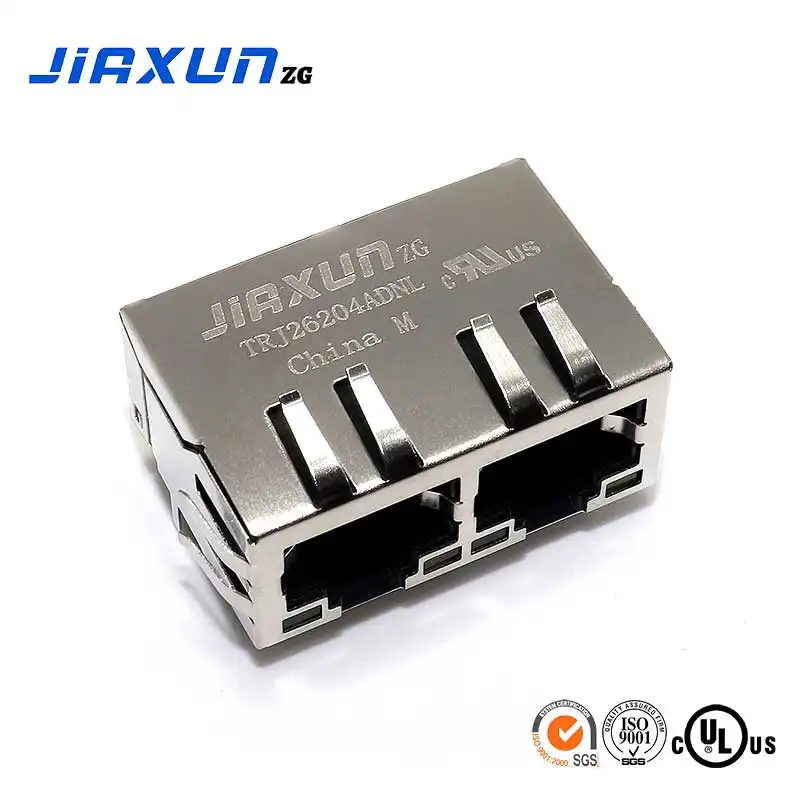

网络变压器 (Magnetics Module / Network Transformer)： 这才是核心“魔法”所在！它通常是一个微型化的集成模块，直接焊接在电路板上，位于RJ45插孔后方。这个模块内部包含：

变压器： 核心部件。它利用电磁感应原理，在物理上将设备内部的电路（PHY芯片端）与外部网线连接的电信号完全隔离开来。初级线圈连接设备内部，次级线圈连接外部网线。

共模扼流圈 (Common Mode Choke)： 一个特殊的电感元件，专门用于抑制网线上同相位、同方向的干扰信号（共模噪声）。

其他无源元件： 可能包含一些微型电阻、电容等，用于辅助阻抗匹配和信号滤波。

连接电路： 变压器模块通过细小的电路走线，分别连接到RJ45插孔的金属触点和设备内部的网络处理芯片（PHY）。

有趣比喻： 你可以把整个组件想象成一个“边境检查站”。RJ45插孔是“港口”，网线是“外来船只”。网络变压器就是那位一丝不苟的“海关官员+翻译官+保镖”综合体：它检查所有“货物”（数据信号），只允许合法“商品”（差分数据信号）通过；它把“外来语言”（外部电平信号）翻译成设备能懂的“内部语言”（芯片电平信号）；同时坚决挡下危险的“偷渡者”（高压、干扰、静电）。

二、 不可或缺的“超能力”：核心功能

为什么这个小小的集成模块如此重要？它赋予了网络接口几项关键“超能力”：

电气隔离 (Galvanic Isolation)： 这是首要任务！变压器像一堵无形的墙，隔开了设备内部脆弱敏感的电路（通常工作电压只有几伏）和外部网线可能存在的危险：

阻断高压： 有效防止因雷击感应、电源线搭接、不同设备地电位差（地环路）等原因引入的几十、上百甚至千伏级的高压浪涌，保护PHY芯片不被烧毁。想想工厂车间或户外设备，没有这层保护，一次意外的浪涌就可能让设备“罢工”。

消除地环路干扰： 不同设备接地电位不同会形成干扰电流环路。隔离切断了这个电流路径，让信号更纯净。

信号耦合与阻抗匹配：

耦合： 变压器通过磁耦合传递信号能量，完美实现了信号从设备侧到线缆侧的传递，同时维持了物理隔离。

阻抗匹配： 网络变压器设计时考虑了标准网络阻抗（如100Ω）。它能帮助优化信号在设备芯片（PHY）输出端和双绞线缆（100Ω特性阻抗）之间的传输效率，减少信号反射，提升信号质量。

抑制共模噪声 (Common Mode Noise Rejection)： 这是共模扼流圈的拿手好戏。外部电磁干扰（如附近的电机、电源线、无线电波）往往同时、同向地耦合到网线的双绞线上（形成共模干扰）。共模扼流圈对这种“步调一致”的干扰信号呈现高阻抗，强力抑制其进入设备电路。而对“一正一负”传输有效数据的差分信号则畅通无阻。

信号整形与电平转换： 变压器在一定程度上也能帮助改善信号的波形，并且实现设备内部较低电平信号与网线传输所需电平之间的转换。

有趣场景： 想象你在家打游戏正激烈，突然隔壁邻居启动了超大功率的电钻（产生强电磁干扰）。如果没有网络变压器这个“干扰粉碎机”，电钻的噪音可能瞬间转化为网线上的“数据噪音”，导致你游戏卡顿甚至掉线。有了它，大部分“电钻噪音”被扼流圈强力压制，你的游戏数据流依然顺畅无阻！

三、 无处不在的身影：应用场景

这种带变压器的RJ45接口，是现代以太网设备的绝对标配：

家用/办公网络： 路由器、交换机、电脑、笔记本、网络打印机、智能电视、NAS... 几乎所有需要有线连接的设备都在使用它，默默守护着你的在线会议、高清视频和游戏激战。

工业自动化： 工业环境电磁干扰复杂，电压波动大，电气隔离和抗干扰能力至关重要。工业交换机、PLC、HMI、传感器等设备广泛采用带优质变压器的RJ45接口，确保生产线稳定运行。

安防监控： 网络摄像头（IPC）、网络录像机（NVR）通常部署在室内外各种环境，防雷击、抗干扰能力是保障监控画面稳定传输的关键。

通信设备： 运营商级别的交换机、路由器、光猫等核心设备，对接口的隔离、防护和信号完整性要求更高，带变压器的RJ45是基础配置。

特殊环境设备： 如户外AP、车载设备、医疗设备等，对可靠性和抗干扰有严苛要求，变压器接口更是必不可少。

四、 总结：网线里的“超能英雄”

RJ45带网络变压器，这个隐藏在普通接口外表下的精密组件，是保障以太网通信稳定、可靠、安全的基石。它像一个无声的守护者，时刻抵御着外界的电涌风暴和干扰杂音；像一个高效的翻译官，确保信息在设备内外准确传递；像一个尽职的保镖，保护着设备核心电路的安全。下次当你轻松地将网线“咔哒”一声插入接口时，不妨在心里给这个小巧而强大的“网络超能英雄”点个赞——正是它的默默付出，才让我们的数字世界连接得如此顺畅和安心。
