RJ45屏蔽与非屏蔽连接器的深度解析

在网络布线与设备连接中，RJ45 连接器扮演着至关重要的角色。选择屏蔽（STP/FTP/SFTP）还是非屏蔽（UTP）类型，直接关系到网络性能、稳定性和成本。理解两者的核心差异，是构建可靠网络基础设施的关键。

一、 核心设计差异：物理屏障的存无

非屏蔽连接器 (UTP)：

结构核心： 仅依靠内部双绞线对的精密绞合结构抵消电磁干扰（EMI）。连接器本身（水晶头）及配套线缆均不含任何金属屏蔽层。

成本优势： 结构简单，原材料消耗少，制造成本显著低于屏蔽类型。

安装便捷： 更轻、更柔软，易于弯曲和布线，端接（打线/压接）操作相对简单。

屏蔽连接器 (STP/FTP/SFTP)：

核心屏障： 在双绞线对外部包裹一层或多层金属屏蔽材料（铝箔、编织铜网或两者结合）。水晶头通常配有金属屏蔽外壳，与线缆屏蔽层紧密连接。

屏蔽机制： 形成法拉第笼效应，有效阻隔外部电磁干扰侵入，并抑制内部信号辐射外泄。

接地依赖： 必须将屏蔽层通过连接器的金属外壳与设备端口/配线架的接地端可靠连接，否则屏蔽效能会大打折扣甚至失效。

二、 性能与抗干扰能力对比

UTP 的适用场景与局限：

理想环境表现： 在办公室、家庭等典型电磁环境相对“干净”的场所，现代高性能 UTP（如 Cat 6/6A）完全能满足千兆乃至万兆以太网需求。

干扰敏感性： 在工厂车间（大型电机、变频器）、医疗设备区（高频仪器）、电力设施附近、密集强电布线并行处、广播/电台发射塔附近等强 EMI/RFI 环境中，信号易受干扰，导致误码率升高、速度下降甚至连接中断。

STP/FTP/SFTP 的核心优势：

强干扰环境卫士： 金属屏蔽层为信号传输提供了强大的保护屏障，显著降低外部电磁噪声和内部串扰（尤其高频下）的影响。

信号完整性保障： 在恶劣电磁环境中，能维持更高的信噪比（SNR），保障高速数据传输（如 10GbE, 25GbE, 甚至更高）的稳定性和可靠性。

降低辐射： 对于有严格电磁兼容（EMC）要求的场景（如航空航天、军事、精密实验室），能有效抑制信号无意辐射，避免干扰其他敏感设备。

三、 应用场景选择指南

优先选择 UTP 的场景：

标准商业办公楼网络布线。

家庭及小型办公室网络（SOHO）。

数据中心内设备距离较短、环境可控的区域（需遵循更高布线标准如 Cat 6A）。

预算敏感且电磁环境良好的项目。

需要灵活布线和频繁移动线缆的场合。

必须选择屏蔽系统的场景：

工业自动化环境（PLC 控制柜、生产线）。

医疗影像设备（MRI、CT 周边）区域。

机场、铁路信号控制室等交通枢纽关键设施。

广播电台、电视台的演播室及设备间。

存在大功率电机、变频器、不间断电源（UPS）或电力电缆密集并行的区域。

对数据安全性和传输稳定性要求极高的金融、政府机构核心网络。

有严格 EMC 合规性要求的应用。

四、 成本与安装考量

成本差异显著： 屏蔽连接器、线缆、配线架及相关组件（如接地线、专用工具）成本远高于非屏蔽系统。整个链路成本可能高出 30%-50% 甚至更多。

安装复杂度陡增： 屏蔽系统的安装是技术活：

专业接地： 必须确保整个屏蔽通道（线缆->连接器->配线架->设备）的屏蔽层连续且单点良好接地。接地不良是屏蔽失效最常见原因，甚至可能引入新的干扰（地环路噪声）。

施工要求高： 需使用专用屏蔽水晶头压接工具，处理屏蔽层（如修剪铝箔、固定编织网）需要技巧和耐心。线缆弯曲半径通常更大。

全程屏蔽： 整个信道（跳线、水平线缆、配线架、设备端口）都必须是屏蔽类型才能发挥效果，不能混用。

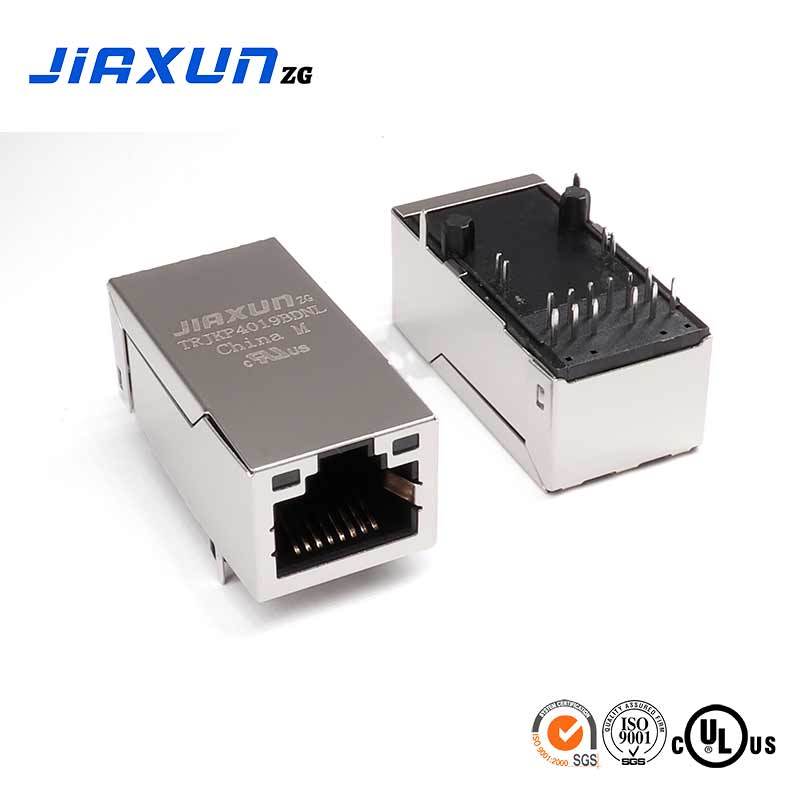

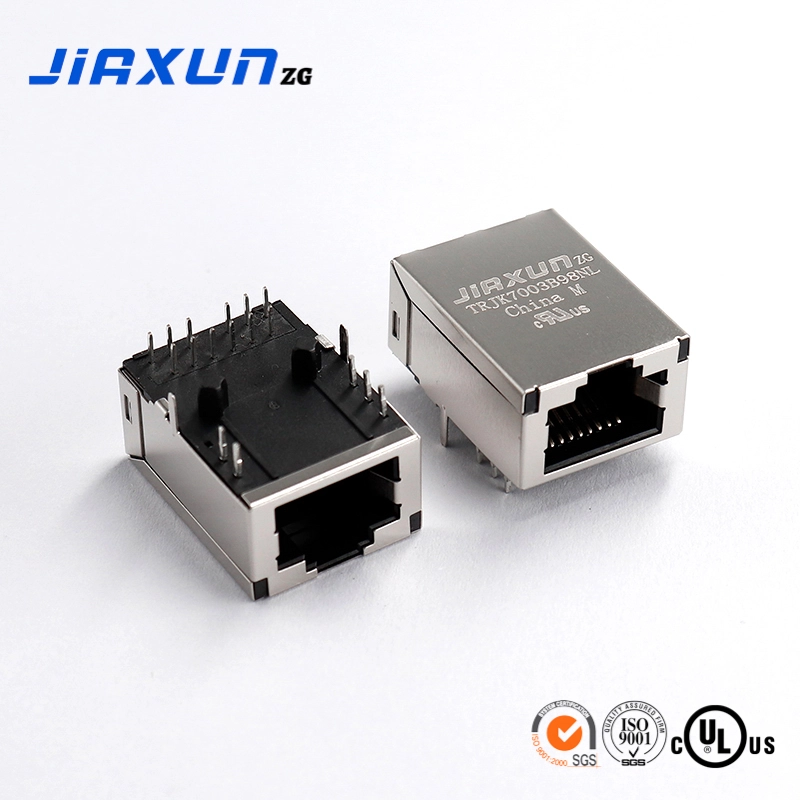

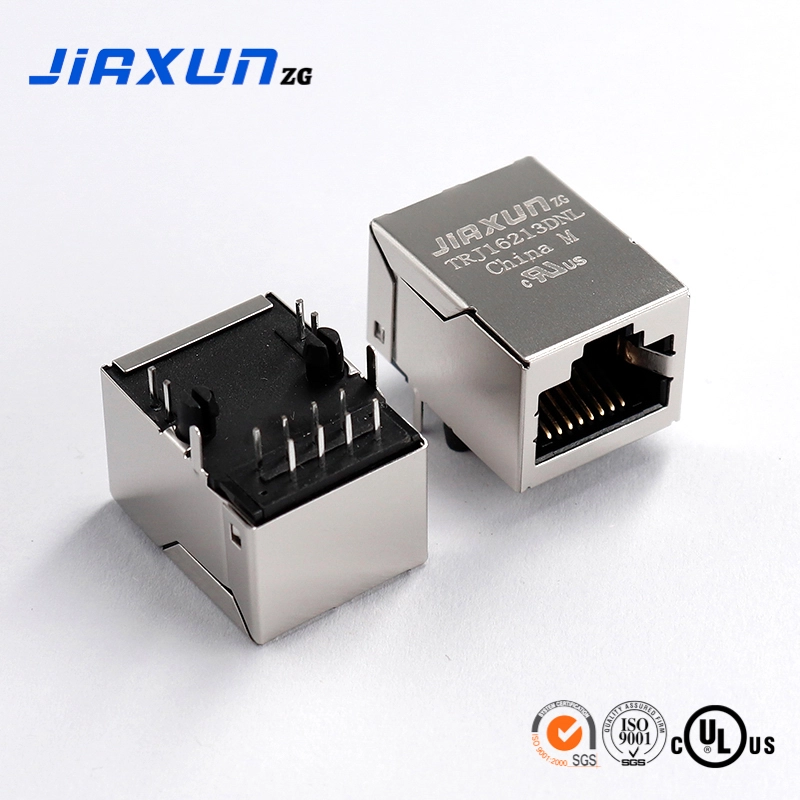

佳迅智能科技 RJ45 连接器推荐

在网络连接器领域，佳迅智能科技（JIAXUN）凭借对品质的严苛追求和持续创新，为不同应用场景提供了值得信赖的 RJ45 解决方案：

佳迅超六类屏蔽（SFTP）水晶头系列：

卓越屏蔽： 采用精密双层屏蔽结构（铝箔+高密度镀锡铜编织网），配合全金属屏蔽外壳，提供行业领先的 EMI/RFI 抑制能力，完美满足工业环境、数据中心高速互联及高 EMC 要求场景。

极致性能： 支持高达 10Gbps 传输速率（兼容 Cat 6A/7 标准），内部结构优化设计大幅降低插入损耗与回波损耗。

坚固耐用： 高纯度磷青铜镀金触点（50μ”可选），确保超低接触电阻、卓越抗氧化性及超万次插拔寿命；高强度工程塑料外壳抗冲击耐磨损。

可靠接地： 独特设计的金属外壳与线缆屏蔽层紧密咬合结构，结合专用接地夹（可选附件），确保屏蔽层接地连续可靠，是构建高性能屏蔽布线系统的基石。

佳迅六类非屏蔽（UTP）水晶头系列：

高性价比之选： 严格遵循 Cat 6 标准，采用优化线槽排列与精密注塑工艺，有效控制近端串扰（NEXT）与回波损耗（RL），轻松满足千兆以太网及 PoE++ 应用需求。

通用便捷： 适用于广泛商业及家庭网络环境，结构设计合理，兼容主流打线/压接工具，安装快速高效。

稳定可靠： 优质磷青铜触点镀金处理，提供稳定电气连接；透明外壳设计便于快速检查线序，是日常网络部署与维护的可靠伙伴。

总结

RJ45 连接器屏蔽与非屏蔽的选择绝非随意，其核心在于对电磁环境的预判与应对。非屏蔽如轻装简行，在坦途之上足矣；屏蔽似重甲在身，于雷雨之境方显其能。 在电磁环境复杂、数据稳定性攸关成败的场景下，投资一套设计精良、安装规范的屏蔽系统是保障网络“血脉”畅通的关键决策。

佳迅智能科技的 RJ45 连接器产品线，无论是追求极致抗扰与性能的屏蔽系列，还是注重经济性与普适性的非屏蔽方案，均以严苛的工艺标准和稳定的品质，为您的网络基础设施提供坚实的物理层连接保障。选择佳迅，即是选择一份连接稳定、传输高效的承诺。建议根据您的具体应用场景、性能需求和预算，咨询佳迅专业团队，获取最适配的解决方案。
